Łańcuchy – najważniejsze funkcje, zastosowania i cechy konstrukcyjne

Łańcuchy przenoszą napęd, podnoszą ładunki i stabilnie prowadzą ruch w maszynach. Wyróżniają się dużą nośnością, odpornością na zużycie i precyzją pracy. Poniżej znajdziesz najważniejsze funkcje, zastosowania i cechy konstrukcyjne łańcuchów oraz praktyczne wskazówki doboru. To esencja wiedzy dla inżynierów utrzymania ruchu, zakupowców i właścicieli warsztatów.

Przeczytaj również: Kluczowe zalety personalizacji narzędzi IT dla biznesu

Najważniejsze funkcje łańcuchów w układach mechanicznych

Napęd mechaniczny to podstawowa rola łańcuchów: przenoszą moment obrotowy między kołami łańcuchowymi z zachowaniem stałego przełożenia. W przeciwieństwie do pasów nie ulegają poślizgowi, dzięki czemu utrzymują dokładną synchronizację elementów.

Przeczytaj również: Jak dopasować liczbę elementów fotopuzzli do umiejętności układającego?

Przenoszenie obciążeń odbywa się osiowo w ogniwach i płytkach – konstrukcja rozkłada siły na wiele punktów styku. Dzięki temu łańcuchy dobrze znoszą udary i zmienne obciążenia, a ich nośność łatwo dobrać do warunków pracy.

Jednokierunkowa transmisja w łańcuchach drabinkowych zapewnia pewny przekaz siły bez efektu cofania pod obciążeniem. To ważne w aplikacjach, gdzie wymagana jest stabilność ruchu i bezpieczeństwo zatrzymania.

Rodzaje łańcuchów i ich specyfika

Łańcuchy drabinkowe (rolkowe, tulejkowe) składają się z płytek, sworzni, tulei i często rolek. Najlepiej sprawdzają się w napędach o stałym przełożeniu i jednokierunkowej transmisji. Mocną stroną jest wysoka sprawność i możliwość pracy przy dużych prędkościach obrotowych.

Łańcuchy płytkowe tworzą równoległe pakiety płytek połączonych sworzniami. Charakteryzują się świetną nośnością przy kompaktowych wymiarach. Stosuje się je w podnośnikach, suwnicach, siłownikach łańcuchowych i jako elementy nośne w mechanizmach podwieszeń.

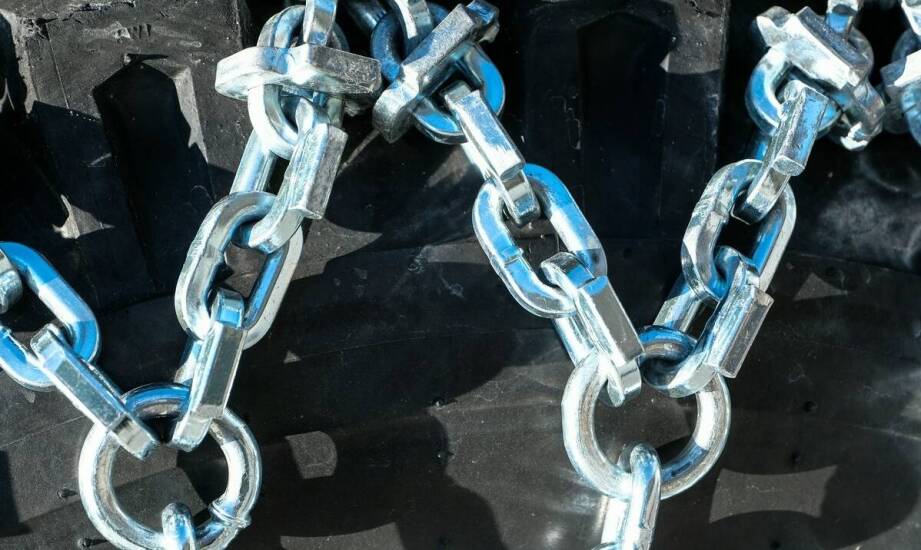

Łańcuchy pierścieniowe zbudowane są z zamkniętych ogniw (pierścieni). Dzięki uproszczonej konstrukcji są odporne na zabrudzenia i łatwe do łączenia oraz skracania. To standard w zawiesiach, mocowaniach i operacjach dźwigowych, gdzie liczy się mobilność i wytrzymałość.

Zastosowania: od przemysłu po motoryzację

W przemyśle motoryzacyjnym łańcuchy odpowiadają za precyzyjny i cichy przekaz napędu. Systemy rozrządu korzystają z łańcuchów ze względu na stabilną długość w czasie, odporność na temperaturę oraz długie przebiegi między przeglądami. To wybór tam, gdzie liczy się trwałość i niezawodność.

W liniach produkcyjnych łańcuchy napędzają transportery, podajniki i stoły indeksujące. Zapewniają synchronizację gniazd roboczych, a dzięki wymiennym rolkom i prowadnicom minimalizują tarcie oraz hałas.

W dźwignicach i suwnicach łańcuchy płytkowe i pierścieniowe odpowiadają za podnoszenie i asekurację ładunków. Dobiera się je zgodnie z klasą nośności i normami bezpieczeństwa, uwzględniając współczynniki dynamiczne.

Cechy konstrukcyjne wpływające na trwałość i niezawodność

Materiały i obróbka: najczęściej stal stopowa ulepszana cieplnie. Hartowanie indukcyjne sworzni i rolek zmniejsza zużycie cierne. Dla środowisk korozyjnych stosuje się stal nierdzewną lub powłoki (np. ocynk, nikiel chemiczny).

Geometria ogniw decyduje o rozkładzie naprężeń. Precyzyjnie szlifowane powierzchnie łożyskowania ograniczają luz roboczy i wydłużają żywotność. W łańcuchach rozrządu profil rolek i płytek redukuje drgania.

Smarowanie jest kluczowe: od klasycznych smarów lepkościowych po rozwiązania z wypełnieniem stałym (sealed-for-life). Prawidłowe smarowanie zmniejsza współczynnik tarcia i chroni przed korozją szczelinową.

Modułowość i łączenie: ogniwa łączące (np. spinki) ułatwiają montaż i serwis. W wariantach do dużych obciążeń stosuje się elementy zakuwane dla zachowania pełnej wytrzymałości łańcucha.

Dobór łańcucha do zadania: praktyczny schemat

Zacznij od momentu i prędkości: określ wymagany moment na kole, prędkość liniową oraz przełożenie. Na tej podstawie dobierzesz typ łańcucha (drabinkowy dla napędu, płytkowy dla podnoszenia, pierścieniowy dla zawiesi) i rozmiar skoku.

Ustal środowisko pracy: temperatura, wilgoć, chemia i zapylenie decydują o materiale i powłoce. W aplikacjach higienicznych wybierz stal nierdzewną; przy braku smarowania – wersje z powłoką niskotarciową.

Policz obciążenia dynamiczne: uwzględnij rozruchy, hamowania, udary. Zastosuj współczynnik bezpieczeństwa odpowiedni dla danej normy i branży (np. wyższy dla podnoszenia ludzi i czułych ładunków).

Zapewnij serwis: przewiduj system smarowania (automatyczny lub okresowy), dostęp do regulacji naciągu oraz kontrolę wydłużenia eksploatacyjnego.

Najczęstsze błędy i jak ich uniknąć

• Niedoszacowanie obciążenia skutkuje przyspieszonym wydłużeniem – dobieraj łańcuch z zapasem oraz analizuj cykl pracy.
• Brak smarowania prowadzi do pittingu i hałasu – wprowadź harmonogram i stosuj smary zgodne z temperaturą pracy.
• Złe prowadzenie łańcucha powoduje skośne zużycie – używaj prowadnic i pilnuj współosiowości kół.
• Nieodpowiednia powłoka w agresywnym środowisku – wybierz stal nierdzewną lub powłoki antykorozyjne.

Wskazówki zakupowe dla zakładów i warsztatów

Weryfikuj normy i tolerancje: oznaczenia skoku (np. ISO 606), klasa dokładności i typ połączeń mają bezpośredni wpływ na kompatybilność z kołami łańcuchowymi.

Sprawdzaj dostępność części serwisowych: rolki, spinki, prowadnice oraz koła łańcuchowe tego samego producenta ułatwiają eksploatację.

Dla lokalnych zakupów i szybkich dostaw sprawdź łańcuchy w Zabrzu – łatwiej dobrać komponenty do konkretnej maszyny i warunków pracy, a także zamówić dopasowane elementy złączne.

Kiedy wybrać łańcuch zamiast pasa lub przekładni zębatej?

Wybierz łańcuch, gdy potrzebujesz wysokiej nośności przy kompaktowych gabarytach, pewnej synchronizacji bez poślizgu, odporności na temperaturę i olej oraz prostej zmiany przełożenia przez wymianę kół. Łańcuch bywa lżejszy i tańszy w utrzymaniu niż przekładnia zębata, a jednocześnie stabilniejszy od pasa w warunkach udarowych.

Eksploatacja i kontrola stanu

• Monitoruj wydłużenie: po przekroczeniu wartości granicznej (zwykle ok. 2% skoku dla łańcuchów napędowych) wymień komplet z kołami.
• Kontroluj hałas i wibracje: nagły wzrost to sygnał zużycia rolek lub niewspółosiowości.
• Regularnie czyść z pyłów i opiłków: zanieczyszczenia działają jak pasta ścierna i skracają żywotność.

Kluczowe korzyści dla użytkownika

Trwałość i niezawodność łańcuchów wynikają z ich nośnej konstrukcji, możliwości pracy w trudnych warunkach i precyzyjnej geometrii. Odpowiednio dobrane i serwisowane łańcuchy zapewniają efektywną, przewidywalną transmisję napędu i niższe koszty przestojów w całym cyklu życia maszyny.
