Obróbka konstrukcji stalowych: kluczowe metody i zastosowania

„Po co tyle etapów, skoro to tylko stal?” – to pytanie pada częściej, niż mogłoby się wydawać. A potem przychodzi moment montażu i okazuje się, że różnica 0,2 mm robi różnicę: element nie pasuje, spoiny „ciągną”, a konstrukcja traci geometrię. Właśnie dlatego obróbka konstrukcji stalowych nie sprowadza się do jednego procesu. To zestaw precyzyjnych metod, które dobiera się do grubości materiału, oczekiwanej tolerancji, obciążeń, środowiska pracy i norm jakościowych.

Przeczytaj również: Maszyny ogrodnicze – dla kogo są koniecznością

W tym tekście omawiam kluczowe technologie: od cięcia i kształtowania, przez obróbkę skrawaniem i spawanie, po wykończenie powierzchni oraz kontrolę jakości. Bez skrótów myślowych, za to z praktycznymi przykładami zastosowań w przemyśle morskim, energetycznym i maszynowym.

Przeczytaj również: Proponowane są siatki magazynowe

Na czym polega obróbka konstrukcji stalowych i co ją wyróżnia

Konstrukcja stalowa to nie tylko „rama” czy „wspornik”. W praktyce to układ elementów (blach, profili, rur, płaskowników, prętów), który po połączeniu ma przenosić określone siły i zachować geometrię w czasie eksploatacji. Dlatego obróbka konstrukcji stalowych obejmuje zarówno rozdzielanie materiału (cięcie), jak i jego kształtowanie, łączenie oraz dopracowanie wymiarów w miejscach krytycznych.

Przeczytaj również: Ogrzewanie na gaz płynny — zalety, koszty i praktyczne wskazówki

„Czy każdą konstrukcję obrabia się tak samo?” – nie. Inaczej podejdzie się do podstawy pod maszynę, inaczej do uchwytów montażowych pracujących w środowisku morskim, a jeszcze inaczej do elementów, które będą później obrabiane na gotowo (np. pod pasowania, łożyska, kołnierze). Kluczem jest kolejność operacji i plan technologiczny: minimalizowanie odkształceń, zachowanie naddatków, a na końcu uzyskanie wymaganej chropowatości i tolerancji.

Wyróżnikiem konstrukcji stalowych jest skala i „mieszany” charakter obróbki. Często łączy się metody mechaniczne, termiczne i skrawanie. To sprawia, że liczą się: doświadczenie operatorów, stabilny proces oraz kontrola jakości zgodna z wymaganiami branżowymi (np. ISO 9001 w firmach produkcyjnych).

Cięcie i rozdzielanie stali: laser, plazma i metody mechaniczne

Start zwykle wygląda podobnie: stal trzeba rozdzielić na formatki lub detale. Dobór metody zależy od grubości, jakości krawędzi, tempa pracy oraz tego, co będzie dalej (np. spawanie lub precyzyjne pasowania). W praktyce spotyka się zarówno cięcie termiczne, jak i mechaniczne.

Cięcie laserem wykorzystuje zjawiska takie jak stapianie, spalanie lub sublimacja materiału w strefie działania wiązki. W zastosowaniach konstrukcyjnych istotne są: wąska szczelina cięcia, możliwość wykonywania złożonych konturów oraz powtarzalność. Tam, gdzie liczy się estetyka krawędzi i ograniczenie ilości dalszej obróbki, laser bywa logicznym wyborem.

Cięcie plazmowe opiera się o łuk plazmowy, który rozgrzewa i rozdziela stal. Metoda dobrze sprawdza się przy większych grubościach i tam, gdzie priorytetem jest sprawne przygotowanie elementów do dalszych etapów (np. do spawania). Krawędź po plazmie może wymagać dodatkowego oczyszczenia w zależności od wymagań projektu.

Są jeszcze metody mechaniczne (nożyce, gilotyny, piły), często niedoceniane. Dają przewidywalny efekt, nie wprowadzają typowej dla metod termicznych strefy wpływu ciepła, a w wielu przypadkach przyspieszają przygotówkę, gdy geometria jest prosta.

Kształtowanie i dopasowanie wymiarów: gięcie, wiercenie i obróbka plastyczna

Po rozcięciu materiału często przychodzi etap nadawania kształtu. Tu wchodzą procesy takie jak obróbka plastyczna (np. zaginanie, wyciskanie) oraz operacje otworowania i przygotowania pod połączenia śrubowe.

Gięcie (również realizowane w trybie zautomatyzowanym) jest przydatne, gdy konstrukcja ma zachować ciągłość materiału bez spoin w narożach albo gdy zależy nam na powtarzalnych kątach. W kontekście nowoczesnej produkcji spotyka się też rozwiązania opisane jako obróbka CNC w obszarze gięcia blach, gdzie sterowanie numeryczne ułatwia utrzymanie wymiaru w seriach.

Wiercenie to nie tylko „zrobienie dziury”. To przygotowanie konstrukcji pod konkretne śruby, kołki, tuleje, prowadzenia kablowe czy otwory technologiczne. W praktyce ważne są: prostopadłość, powtarzalność rozstawów oraz jakość powierzchni otworu, zwłaszcza jeśli otwór ma współpracować z elementem pasowanym lub ma być bazą do dalszej obróbki.

Przykład z hali produkcyjnej: projekt przewiduje ramę pod agregat i kilkadziesiąt identycznych otworów montażowych. Jeśli rozstaw „ucieknie” nawet minimalnie, montaż w terenie kończy się przeróbkami. Dlatego otworowanie planuje się pod kątem bazowania i kontroli, a nie „na oko”.

Obróbka skrawaniem elementów konstrukcyjnych: toczenie, frezowanie i precyzja CNC

W konstrukcjach stalowych są miejsca, gdzie sama geometria profilu nie wystarcza. Pojawiają się powierzchnie bazowe, gniazda, przylgi, czopy, kołnierze. I tu zaczyna się obróbka skrawaniem, czyli usuwanie naddatku materiału w kontrolowany sposób.

Toczenie kojarzy się z detalami obrotowymi. Słusznie: wały, tuleje, czopy, pierścienie. W przypadku toczenia wzdłużnego narzędzie prowadzi się równolegle do osi obrotu, co pozwala uzyskać dokładną średnicę i współosiowość. Dla konstrukcji stalowych toczenie bywa istotne np. przy przygotowaniu gniazd pod łożyska czy osiowania elementów w układach napędowych.

Frezowanie z kolei służy do kształtowania płaszczyzn, wykonywania rowków, kieszeni, stopni czy przygotowania powierzchni pod montaż. W praktyce frezowanie „zamyka” temat dopasowania: usuwa odkształcenia po spawaniu (tam, gdzie to dopuszczalne technologicznie), wyrównuje przylgi i tworzy bazy pod dalszy montaż.

W środowisku produkcji seryjnej i powtarzalnej kluczowa jest obróbka CNC. Sterowanie numeryczne daje przewidywalność wymiarów, ułatwia utrzymanie tolerancji i pozwala stabilnie powtarzać operacje w kolejnych partiach. To ważne zwłaszcza dla branż, w których dokumentacja i zgodność z wymaganiami klienta nie są „opcją”, tylko standardem.

Szlifowanie i obróbka ścierna: chropowatość, pasowania i wykończenie powierzchni

Nawet dobrze wykonane toczenie czy frezowanie nie zawsze kończy proces. Gdy potrzebujesz określonej chropowatości, gładkości powierzchni współpracującej lub bardzo precyzyjnego wymiaru, wchodzi szlifowanie. To obróbka ścierna realizowana np. z użyciem ściernic korundowych lub diamentowych (dobór zależy od materiału i celu).

Szlifowanie przydaje się w detalach konstrukcyjnych wszędzie tam, gdzie element ma pracować w kontakcie: prowadnice, czopy, powierzchnie uszczelnień, miejsca osadzenia łożysk. Daje też powtarzalność w sytuacjach, gdy tolerancje są ciasne, a powierzchnia po skrawaniu wymaga „dociągnięcia”.

W praktyce istotne jest rozróżnienie: czasem szlifowanie ma charakter funkcjonalny (pasowanie, współpraca), a czasem jakościowy (wyrównanie, przygotowanie pod powłoki, usunięcie nierówności po wcześniejszych operacjach). W obu przypadkach liczy się kontrola wymiaru i unikanie przegrzewania powierzchni.

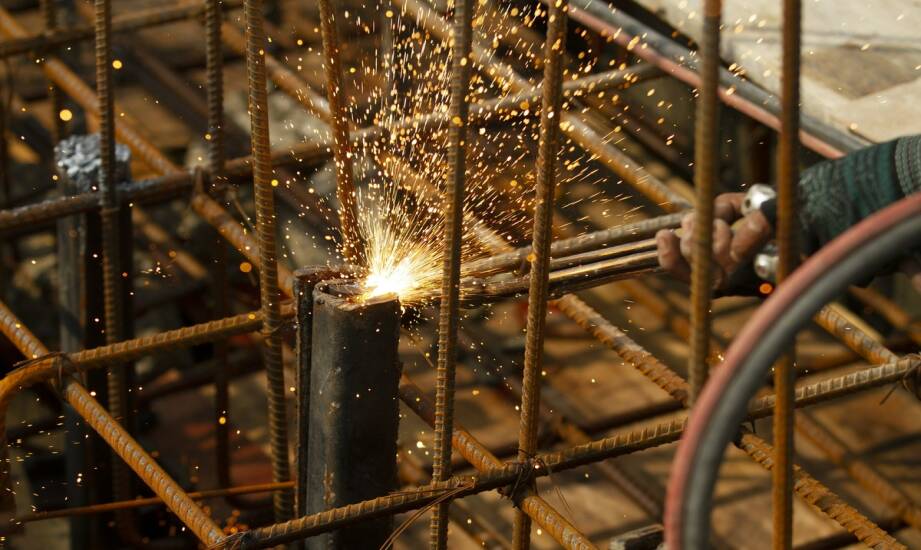

Spawanie i przygotowanie do łączenia: MIG/TIG, odkształcenia i logika montażu

Łączenie elementów jest sercem konstrukcji. Spawanie MIG/TIG odbywa się w osłonach gazowych i pozwala uzyskać trwałe połączenia w wielu konfiguracjach materiałowych i grubościach. W kontekście konstrukcji stalowych kluczowe są jednak nie tyle same metody, co przygotowanie do spawania i kontrola wpływu ciepła.

„Czemu po spawaniu element nie jest już prosty?” – bo energia cieplna wprowadza naprężenia i odkształcenia. Dlatego planuje się kolejność spoin, punktowanie, odpowiednie podparcia i bazowanie. Często zostawia się też naddatki pod późniejsze planowanie lub frezowanie powierzchni montażowych, tak aby finalnie wrócić do wymaganej geometrii.

Istotny jest również etap przygotowania krawędzi i złączy: ukosowanie, czyszczenie strefy spawania, usuwanie zgorzeliny po cięciu termicznym, dopasowanie szczelin. To nie są „dodatki”, tylko warunki stabilnej jakości spoiny i powtarzalności konstrukcji.

W branżach regulowanych (np. obszary o podwyższonych wymaganiach formalnych) procesy łączenia i dokumentowania jakości muszą pozostać zgodne z obowiązującymi przepisami oraz normami zakładowymi i klienta. W praktyce oznacza to m.in. identyfikowalność materiału, kontrolę parametrów procesu i czytelną dokumentację odbiorową.

Zastosowania w przemyśle: od stoczni i offshore po energetykę i utrzymanie ruchu

Metody obróbki przekładają się bezpośrednio na to, gdzie konstrukcje stalowe pracują i jakie wymagania muszą spełnić. W rejonach nadmorskich i przemysłowych (takich jak Trójmiasto) naturalnie pojawiają się potrzeby związane z przemysłem stoczniowym i offshore: elementy wsporcze, ramy, platformy, mocowania, części maszyn pokładowych czy fragmenty instalacji.

W energetyce i przemyśle paliwowo-energetycznym często liczy się stabilność, powtarzalność i kompletność dokumentacji. Z kolei w przemyśle chemicznym i spożywczym ważne są wymagania materiałowe, jakość powierzchni w wybranych obszarach i przewidywalność terminów, bo przestoje kosztują.

Dużą część realnych zleceń stanowią też prace dla utrzymania ruchu: regeneracje i dopasowania, gdzie konstrukcja „musi wrócić na linię” w określonym czasie. W takich projektach zwykle łączy się kilka technologii: cięcie i dopasowanie, spawanie, a potem obróbkę skrawaniem powierzchni bazowych, by przywrócić geometrię zespołu.

Jeśli szukasz informacji o zakresie usług realizowanych lokalnie, warto zajrzeć do opisu obróbce konstrukcji stalowych w Gdyni, gdzie zwykle znajdziesz przykładowe typy prac i możliwości technologiczne w jednym miejscu.

Kontrola jakości, normy i dokumentacja: co weryfikuje się w praktyce

W konstrukcjach stalowych jakość to nie hasło, tylko suma mierzalnych parametrów. Weryfikuje się m.in. wymiary, geometrię, prostopadłości, równoległości, rozstawy otworów, jakość krawędzi po cięciu oraz stan powierzchni po obróbce. W przypadku elementów spawanych dochodzi kontrola zgodności wykonania z dokumentacją oraz ocena spoin według wymagań projektu.

W firmach działających w oparciu o system jakości (np. ISO 9001) istotna jest także powtarzalność procesu: te same założenia technologiczne mają prowadzić do tego samego efektu w kolejnych partiach. Dla klienta oznacza to mniejsze ryzyko „niespodzianek” przy montażu, a dla wykonawcy – łatwiejszą analizę przyczyn, gdy pojawi się odchyłka.

W praktyce kontrola jakości nie zawsze oznacza skomplikowane pomiary. Często to dobrze zaplanowane bazowanie, czytelne kryteria odbioru i dokumentowanie wyników w sposób, który pozwala szybko zweryfikować zgodność z rysunkiem technicznym. Tam, gdzie konstrukcja pracuje w wymagającym środowisku, rośnie znaczenie identyfikowalności materiału i zgodności z wymaganiami branżowymi.

Jak dobrać metodę obróbki do projektu: pytania, które oszczędzają czas na produkcji

Dobór technologii nie zaczyna się na hali, tylko przy analizie rysunku i wymagań. Dobrze działa prosta rozmowa inwestor–wykonawca: „Co jest krytyczne? Wymiar, chropowatość, termin, a może montaż w terenie?”. Im wcześniej to wybrzmi, tym mniej ryzyka przeróbek.

• Jakie tolerancje są naprawdę wymagane (i gdzie): czy cały element, czy tylko powierzchnie bazowe i otwory montażowe?
• Jaki będzie dalszy proces: spawanie, cynkowanie, malowanie, montaż z inną konstrukcją – każdy etap może zmienić założenia obróbki.
• Jakie środowisko pracy: wilgoć, zasolenie, temperatura, kontakt z mediami przemysłowymi – wpływa to na dobór materiału i przygotowanie powierzchni.
• Czy potrzebna jest powtarzalność serii: wówczas rośnie rola CNC, oprzyrządowania i stałej kontroli.
• Jak wygląda odbiór jakościowy: jakie pomiary, jakie protokoły, jaka dokumentacja jest potrzebna w projekcie.

Warto pamiętać o jeszcze jednej rzeczy: w konstrukcjach stalowych „taniej” nie zawsze znaczy „szybciej”. Jeśli wybór metody cięcia skróci przygotówkę, ale wydłuży czyszczenie lub dopasowanie pod spawanie, bilans potrafi się odwrócić. Najlepszy efekt daje podejście procesowe: myślenie o całym łańcuchu operacji, a nie o pojedynczym etapie.
